Neuer universeller Zoom-Motor von Chrosziel: Zoomer

[11:00 So,22.August 2021 [e]  von ]

Chrosziel hat seine CDM ZoomZoom im Glossar erklärt Familie von Zoom-Servos zur motorisierten Brennweitenverstellung um das neue Modell Zoomer erweitert. Der Zoomer ist ein kompakter und universeller Zoom-Motor, der durch einfaches Aufstecken auf ein 15mm-Rohr an fast jedes Objektiv geschwenkt werden kann. Die universelle Motoreinheit CDM-UNI-Z2 fügt sich nahtlos in die Bedienfunktionen der Sony Kamera Serien FX9 / FX6 / FS7 / FS5 ein.


Servo-an-Sony-FX9-nah

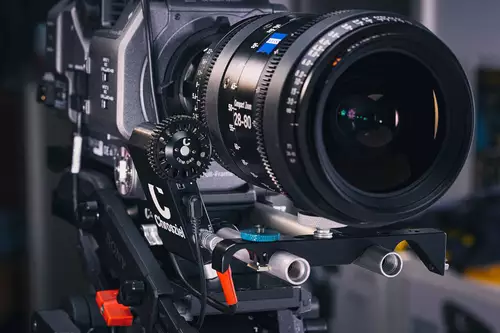

Chrosziel Zoom-Motor an Sony FX9


Der Servoantrieb wird über die Zoomwippe am Handgriff gesteuert. Die Motorsteuerung kann über das kameraspezifische Protokoll von Sony angesprochen werden und arbeitet unabhängig von den Kamerasignalen, wenn eine LANC-Zoomwippe direkt am Servo eingesteckt ist. Der Multifunktionshandgriff bietet neben der Aufnahmefunktion und einer Zoomwippe auch die Steuerung des Kameramenüs und anderer frei wählbarer Funktionen.

cdm-uni-z2_01

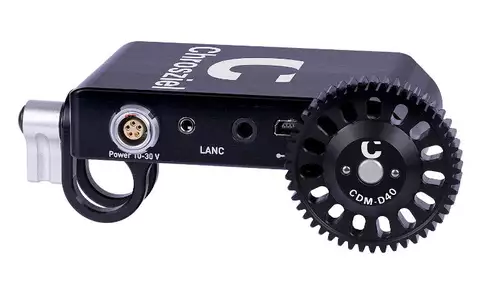

Chrosziel Zoomer


Mit dem Chrosziel Universal ZoomZoom im Glossar erklärt Servo Drive können alle manuellen Zoomobjektive zusammen mit dem Multifunktionshandgriff genutzt werden - ein Chrosziel Flexi-Zahnring liegt bei für Optiken ohne Zahnkränze. Zwei steckbare Kabel stellen die Verbindung mit der Kamera her. Ein Kabel dient der Stromversorgung aus dem Kameraakku, das zweite der Verbindung zu den Steuerbefehlen zwischen Griff und Kamera.

Sobald der am Objektiv montierte Universal-Zoom-Servoantrieb zum ersten Mal mit Strom versorgt wird, kalibriert er sich automatisch auf die Endanschläge des Objektiv-Zoomrings. Bei allen Zoom-Bewegungen werden dann die Endanschläge des Brennweitenbereichs punktgenau erreicht.

cdm-uni-z2_02

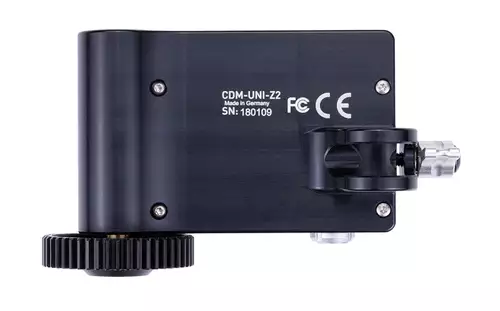

Chrosziel Zoomer



Betriebsarten


Der Zoomer kann auf beiden Seiten des Zoom-Objektivs am Objektiv montiert und gedreht werden. Dies führt zu einer umgekehrten Zoom-Bewegung im Vergleich zur Betätigung der Zoom-Wippe. Mit dem Universal-Zoom-Servoantrieb stehen fünf Betriebsarten zur Verfügung:

1. Die Betriebsart EB/Dokumentarfilm ermöglicht eine langsame Zoomfahrt sowie eine schnelle Brennweitenverstellung, wie sie für dokumentarische Arbeiten erforderlich ist. Zoom-Bewegungen werden am Ende des mechanisch vorgegebenen Zoom-Bereichs automatisch abgebremst und geben der Bewegung einen angenehmen Übergang zum Stillstand.
2. Der Silent-Mode spreizt das Ansprechen der Zoomwippe im unteren Bereich und ermöglicht kontinuierliche langsame Zoombewegungen. Die maximale Geschwindigkeit wird reduziert.
3. Der Live-/Hardcut-Modus ermöglicht eine schnelle Brennweitenverstellung bei der Arbeit mit festen Bildwinkeln.
4. Der Direkt-/Raw-Modus überträgt die Bedienung der Zoomwippe direkt auf den Digitalmotor ohne Programmeingriff.
5. Der Fotomodus unterstützt die Verwendung von manuellen Fotozooms, indem er die ungleichmäßige Steifigkeit des mechanischen Zoomrings berücksichtigt und eine höhere Mindestgeschwindigkeit anwendet.

Die im ZoomZoom im Glossar erklärt Servo Drive integrierte Steuereinheit beherrscht das bekannte LANC-Protokoll sowie das neuere Protokoll der Sony FX-Serie. Das LANC-Protokoll kennt nur jeweils 8 Geschwindigkeitsstufen für Zoomverstellungen in Tele- oder Weitwinkelrichtung. Das Universal ZoomZoom im Glossar erklärt Servo Drive bietet eine wesentlich höhere Auflösung und kann mit dem Steuerungsprotokoll der Sony FX-Serie das volle Spektrum an unterschiedlichen Geschwindigkeiten fahren.

Stromversorgung



Der Universal-Zoom-Servoantrieb wird über einen 5-poligen Lemo-kompatiblen Stecker mit einer Spannung von 10-30V versorgt und hat einen maximalen Verbrauch von 350mAh bei 12V. Die Stromversorgung erfolgt über die Kamera, über die Akku-Adapterplatte der Kamera oder direkt über einen D-Tap-Anschluss am Akku. Stromversorgungskabel sind für alle denkbaren Stecker erhältlich, wie Hirose 4Pin, Fisher RS 3Pin, D-Tap, Lemo-kompatible 7Pin/2Pin und andere. Bei Kameras mit integrierter Start/Stopp-Funktion im Stromanschluss steuert der Universal ZoomZoom im Glossar erklärt Servo Drive die Aufnahmefunktion der Kamera wie ARRI Amira, Alexa, Alexa Mini und andere.

Die Stromversorgung des Universal-Zoom-Servoantriebs verfügt über einen Verpolungsschutz, um Kurzschlüsse bei falschem Einstecken des D-Tap-Kabels zu verhindern. Um die Signalleitung vor unerwünschten Spannungsübergängen zur Kamera zu schützen, ist die LANC-Buchse am Servo optisch entkoppelt.

Der Chrosziel Universal ZoomZoom im Glossar erklärt Servo Drive ist ab sofort über das Chrosziel Händlernetzwerk erhältlich. Der empfohlene Verkaufspreis liegt bei 1.750,- Euro.

cdm-uni-z2_FX6_01

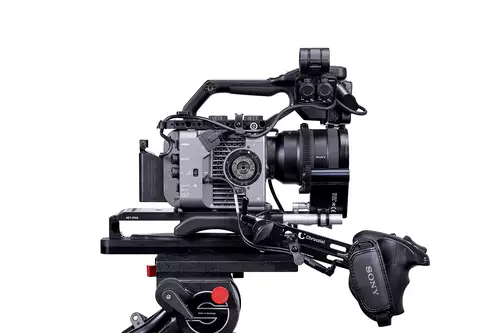

Chrosziel Zoom-Motor an Sony FX6



Technische Daten


- Stromversorung 10-30V (Lemo-kompatibel 0B 5-pin)
- 2.5mm Buchse (Steuerungssignal In)
- 3.5mm Buchse (Steuerungssignal In&Out)
- USB Typ min A-B (Firmware Updates)
- Drehmoment 0.5Nm
- Stromverbrauch max. ca. 350mAh @ 12V
- Artikelnummer CDM-UNI-Z2
- EAN Nummer: 4250618845975

Link mehr Informationen bei www.chrosziel.com
