Grundlagen : So testet slashCAM Camcorder

von Fr, 9.Mai 2008 | 5 Seiten | diesen Artikel auf einer Seite lesen

  Einleitung
  Zur Bildqualität
  Künstliche Schärfe
  Farben
  Verzeichnung
  Low-Light
  Zur Tonqualität
  Warum gerade so?

Um die verschiedenen HD-Camcorder-Modelle möglichst vergleichbar zu machen, haben wir unser Testverfahren weiter vereinheitlicht. Damit Ihr nachvollziehen könnt, wie die Testwerte zustande kommen, wollen wir die neuen Messverfahren an dieser Stelle einmal detailliert vorstellen. Sozusagen ein Blick hinter die Kulissen der slashCAM-Labs...



Zur Bildqualität



Das wohl wichtigste Kriterium für den Kauf eines Camcorders ist und bleibt die Bildqualität. Diese lässt sich grob in vier Parameter unterteilen: Schärfe, Low-Light, Farben und Verzeichnung.

Die Schärfe eines Camcorders testen wir klassischerweise mit einem so genannten SweepSweep im Glossar erklärt in einem Testchart. Dabei handelt es sich um schwarze Linienpaare vor weißem Hintergrund, die immer dünner werden und immer enger beieinander stehen. Ab einer gewissen Stelle im SweepSweep im Glossar erklärt kann der Camcorder den Spalt zwischen zwei Linien nicht mehr abbilden. Statt Schwarz/Weiß zeigt er ab dieser Stelle nur noch Grau. Hierbei handelt es sich in der Theorie um die Grenzauflösung von Optik und/oder CCD.

Filmt man einen so genannten SweepSweep im Glossar erklärt ab (oben) so erkennt der Camcorder nach rechts hin irgendwann die feine Linienstruktur nicht mehr (mitte und unten) sondern zeigt nur noch grau oder Intereferenzmuster.




Für das menschliche Auge ist dieser Übergang gar nicht so leicht zu bestimmen, denn die Grenze zwischen Linien- und Graudarstellung erscheint fließend. Aus diesem Grund analysieren wir in einem Waveform-Monitor die Camcorder-Ausgabe. Dabei wird eine oszillierende Struktur sichtbar, die nach rechts hin keilförmig verläuft. Hierbei handelt es sich um den Kontrast, der mit fallender Schärfe abnimmt. Wir definieren, dass der Camcorder keine Linien mehr erkennt, wenn der Kontrast zwischen Schwarz und Weiß unter 30 Prozent fällt. An dem Schnittpunkt mit der 30% Kontrast-Linie lässt sich dann ablesen, wie viele Linien der Camcorder erkennen konnte.

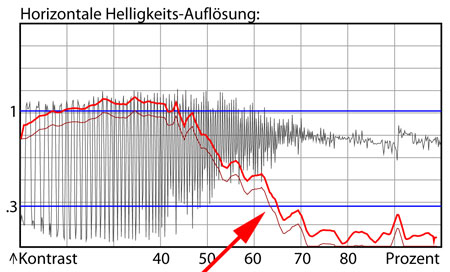

An der Schnittstelle zwischen 30 Prozent-Kontrast-Linie und dem gemessenen Kontrast kann man die Grenzauflösung ablesen. Die dunkelrote dünnere Linie beschreibt übrigens unsere Kontour-Korrektur.




Wir messen die Schärfe der Kamera in horizontaler und vertikaler Richtung. Außerdem drucken wir noch einen Ausschnitt des ISO12233-Testcharts ab. Damit man als Leser auch fern von Testwerten schnell einen optischen Vergleich zwischen verschiedenen Camcorder-Modellen findet. Unter anderem an den immer enger verlaufenden „Trompeten“ erkennt man die Schärfe eines Camcorders auch schön mit dem bloßen Auge.

Einen schnellen Schärfeeindruck erhält man an den „Trompeten“ des Testbild-Ausschnitts.




Künstliche Schärfe


5 Seiten:
Einleitung / Zur Bildqualität
Künstliche Schärfe
Farben / Verzeichnung
Low-Light / Zur Tonqualität
Warum gerade so?
