Frage von -paleface-:Hallo,
ich habe Probleme damit einen Test-Chart zu machen.
UND zwar möchte ich die genaue Zeilenauflösung meiner 7D herausfinden.
Dazu habe ich in Illustrator 1920 Linien Vertikal gezeichnet 960 weiße und 960 schwarze.
Das selbe auch mit 1080 Horizontalen.
Und das auf einen Meter ausgedruckt.
Der Plan war es dann die Footage zu öffnen und die Linien zu zählen die ich wirklich sehe und dadurch grob sagen zu können wieviele Linien die Kamera erfasst.
Wenn ich das aber nun mit der Kamera Filme...sehe ich NUR schwarz.
Auch bei Foto. Die Kamera kann fast nix davon richtig erfassen, ist wohl zu Fein..
Ich denke selbst wenn ich den Test Chart NOCH größer mache wird es sich gleich verhalten.
Kann mir einer einen Tipp geben was ich für eine Datei erstellen muss um die genaue Auflösung zu bekommen?
Hab ich einen Denkfehler gemacht?
Grüße und bye
Antwort von deti:
Nimm doch den ISO12233-Testchart:
http://www.graphics.cornell.edu/~westin ... chart.html
Kannst auch fertig kaufen, dann stimmt auch die Druckqualität/-auflösung:
http://www.magnumprints.com/shop/articl ... Chart.html
Dort bekommst du anhand der Skala exakt die Zeilenpaare.
Deti
Antwort von Bruno Peter:
Bei Brenner gibt es dieses Testchart deitlich günstiger!
Antwort von deti:
Bei Brenner gibt es dieses Testchart deitlich günstiger!
Hast du da eine URL? Ich bin nicht fündig geworden, denn bei Foto-Brenner gibt es nur den Artikel 486030 "B.I.G. Testtafel für Auflösung und Repro" in 26x35cm. Der obige Artikel ist aber 60x90cm.
Deti
Antwort von -paleface-:
Also dass drucken ist nicht das Problem.
Hab eine eigene Druckerei und sehr hochwertige Digital und UV-Drucker.
Aber wo genau bringt mir der ISO-Chart was?
Dort ist doch nirgends etwas was die 1920 Linien hat.
Was müsste ich da denn zählen?
Oder denke ich vielleicht falsch?
Antwort von deti:
Aber wo genau bringt mir der ISO-Chart was?
Dort ist doch nirgends etwas was die 1920 Linien hat.
Im Prinzip kannst du dir die Mühe sparen, denn die 7D hat die gleiche Auflösung wie die 550D und die haben wir schon unzählige Male ermittelt. Sie liegt maximal bei 80% der Full-HD-Auflösung. Durch unvollständige Skalierung und der daraus resultierenden Moirébildung liegt die tatsächliche Auflösung abhängig vom Bildinhalt noch deutlich darunter.
Wenn du Linienpaare zählen möchtest, so gilt das PAAR für die Erfassung der Auflösung. Ein Paar besteht aus einer schwarzen und einer weißen Linie. Damit ergeben sich dann horizontal 960 Paare und vertikal 540. Die Skalenbeschriftung beim ISO 12233-Chart gibt die Hunderter-Stelle an. So bedeutet 1 schon 100 Paare, also 200 Pixel und 10 folglich 1000 Paare also 2000 Pixel. Wenn sich der Helligkeitswert sich nicht mehr als 30% zwischen Schwarz und Weiß verändert, so ist die Auflösungsgrenze erreicht.
Da Canon aber nicht mal in die Nähe dieser Zahlen kommt, ist jede Mühe gleich 1920 Linien, also 960 Paare zu drucken vergeblich. So einfach ist das. Kauf dir ne richtige Kamera und dann kommst du vielleicht in die Nähe von 1920x1080.
Deti
Antwort von Bruno Peter:
Du kannst dort die Luminanzauflösung der vertikalen und horizontalen Doppellinien ablesen, natürlich nicht vom Objektiv direkt, sondern von dem was der Bildprozessor auf das Speichermedium geschrieben hat.
Schaue Dir die Ergebnisse hier bei Slashcam in der Datenbank an. Es gibt hier auch grundsätzliche Beiträge von der Slashcamredaktion dazu!
Antwort von -paleface-:
Ok.
Danke für die Erklärung.
Mir geht es halt darum das ich gerendertes Material mit der 7D kombinieren möchte.
Das gerenderte sieht natürlich knacke scharf aus.
Bisher hab ich immer einen Weichzeichner mit drüber gehauen.
Nun dachte ich mir, wenn du genau weißt wie die Auflösung der 7D zur einer echten HD Auflösung ist, kannst du es ganz genau anpassen.
Also müsste ich, wenn die 80% stimmen, bei meinem 3D Material, eine Auflösung von max. 1536x864 benutzen?
Antwort von deti:
Die korrekte Auflösung des internen Framebuffers ist 1720x974.
Deti
Antwort von alfred:
Wie sieht das bei der GH2 aus?
Antwort von -paleface-:
Die korrekte Auflösung des internen Framebuffers ist 1720x974.
Deti
Oh...das ist eigentlich gar nicht so schlecht!
Kommt natürlich auch auf die Optik an.
Die schluckt je nachdem auch noch einmal ein wenig.
Antwort von deti:
Die korrekte Auflösung des internen Framebuffers ist 1720x974.
Deti
Oh...das ist eigentlich gar nicht so schlecht!
Doch, denn wie schon oben gesagt, liegt das tatsächliche Auflösungsvermögen noch deutlich darunter (ca. 60% der HD-Auflösung) - unter
http://video-dslr.slashcam.de/vdslr-3a1 ... 26938.html sieht man den Vergleich zur Panasonic GH2 mit knapp 80%.

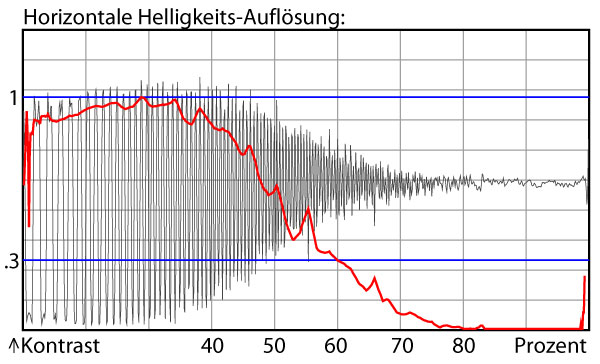

EOS 7D

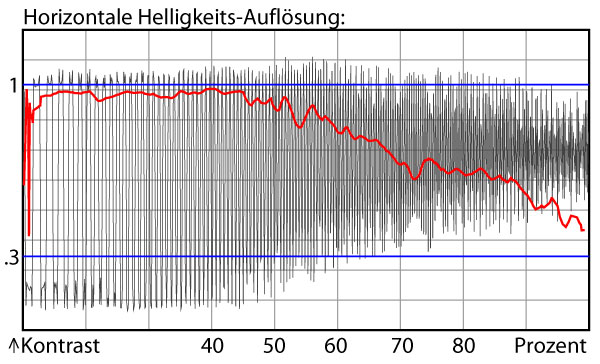

GH 2
Hier zum Vergleich eine Kamera, die trotz super 35mm-Sensor die HD-Auflösung voll ausnutzt: Sony PMW F3:
Deti
Antwort von -paleface-:
Hmm...
Ok. Verstehe was du meinst.
Danke für die Aufklärung. Ich denke ich werde es erst einmal so machen wie bisher.
Einfach immer einen Weichzeichner drüber hauen und diesen vom Gefühl her einstellen.
Antwort von CameraRick:
Je nach benutzem Weichzeichnungsalgorythmus gibt das aber nicht zwangsläufig das gewünschte Ergebnis.
Was ich immer gemacht habe ist, in AE (weiß nicht wo Du das Compositing machst) den 3D-Render precomosen, innerhalb der Precomp die Skalierung reduzieren (meinetwegen auf 70-90%), und nachher entsprechend der Composition mit dem Videolayer wieder hochskaliert. Wenn man nun den gewöhnlichen "hochskalier"-Algorythmus von AE nutzt (also die "softe" Skalierung nicht abstellt) sieht das ganze oft besser aus und ist auch viel performanter. Man dafür natürlich nicht den Vektor/Rasterize Schalter (weiß grad nicht genau wie der heißt) an haben!
Antwort von -paleface-:
Ok. Muss ich mal austesten!
