Frage von ruessel:Moin.
Bei bestimmten 3D Druckern darf nur eine bestimmte Lichtwellenlänge am Ort des Geschehens vorhanden sein. Deshalb ist mein neues Teil auch gekapselt. Nun habe ich eine kleine Apexcam mit Wifi für wenig Geld gefunden, um schauen zu können ob da alles einwandfrei abläuft. Kann mir jemand sagen wieviel Meter ein Livestream noch sicher auf ein Handy übertragen wird? 4-5 Meter wäre toll.
zum Bild
oder gibt es was besser funktioniert für diesen zweck. Eine sichere HDMI Kabelübertragung ist schlecht, dann müsste ich Löcher in die Kammer bohren und abdichten, da unter leichten Vakuum das ganze abläuft, 12V liegt da an, könnte also die Spannung für die Cam abzweigen.
Antwort von mash_gh4:
ich würde der einfacheit halber einen raspi mit cameramodul rein setzten,
da hast dann alle freiheiten das bild in beliebiger weise via WLAN zu streamen od. gleich vor ort mit irgendwelchen computer vision mechanismen zu analysieren..., und kosten tut es auch nicht viel.
Antwort von ruessel:
das ist mir ein wenig viel Bastelei. Es entstehen auch im Bauraum der Maschine starke Dämpfe die vom Achtiontauchgehäuse schon mal supi abgehalten werden.
Antwort von ruessel:
Habe mich nun hinreissen lassen und eine M80 4K 60,- Aktioncam zu bestellen, außerdem eine 3,- Euro 2MP OV2640 kamera mit einem 7,- WLAN-Webserver dran. Die OV2640 lässt sich hacken, der IR Filter kann entfernt werden und die Plastiklinse gegen ein altes Fotoobjektiv (wird dann aber immer Tele), das hebt die Bildauflösung dann auf echte 2MP.
Bin gespannt auf das Ergebnis.
Antwort von mash_gh4:
ruessel hat geschrieben:
... und die Plastiklinse gegen ein altes Fotoobjektiv (wird dann aber immer Tele), das hebt die Bildauflösung dann auf echte 2MP.
bei den besseren unter den ganz billigen kamera-modulen für derartige embeded system anwendungen, kann man normalerweise auch einen M12 sockel montieren, in den sich ganz brauchbare und nicht sehr teure objektive unterschiedlichster brennweite und qualität für diese kleinen sensoren schrauben lassen. so wird das ja auch bei den ganzen action cams unterhalb des schutzgehäuses gehandhabt.
Antwort von ruessel:
Ja, richtig, habe hier irgendwo noch ein Lichtstarkes HD Objektiv liegen für eine kleine Überwachungskamera.....
Antwort von ruessel:
Was soll ich sagen. Um das Teil zum laufen zu bringen, bin ich ein paar Tage älter geworden.....wollte den Kram schon wegschmeißen.
Aber nun läuft das Teil drahtlos in meinen Netz, der Bildschirm zeigt die original Übertragung an - wenige Frame versetzt, da sonst der Blitz der Nikon voll im Bildschirm gewesen wäre (keine Ahnung ob man(n) das logisch versteht).
Falls jemand an die ESP32 Kamera gehen möchte und diesen Fehler sieht: esp_camera_init(): Camera init failed with error 0x20002
hat das nix mit der Kamera zu tun. Bei mir lag der Fehler an der Fritzbox, hier konnte sich der kleine Webserver nicht richtig verbinden. Ja, habe da einige Tage gebraucht das zu bemerken.
Also, hier im dunkeln ist das Bild in der Qualität meilenweit einer BlackMagic entfernt, darum gehts auch nicht. Demnächst ein echter Vergleich zur Aktioncam.....
Antwort von ruessel:
Framestill ESP32 Cam:
Framestill Aktion Apex Cam:
Ja, ich muss endlich aufräumen........
Antwort von ruessel:
Achso, ich beantworte meine Frage selbst: Ja Wolfgang, eine ESP32 für 10-12 Euronen kann schon was, ist aber nicht für alle Bildprobleme geeignet. (Auflösung)
Antwort von ruessel:
Bin inzwischen ganz angetan von dieser kleinen 8,- Euro cam. (Preis beim Chinesen)
Sie lief hier die ganze Nacht störungsfrei durch. Der Sendebetrieb verbraucht so um den einen Watt. Da liegt es nahe, so ein Teil zum Beispiel in ein Vogelhaus zu montieren, oder auf das Dach um den Amazonzulieferer früher "online" sehen zu können. Natürlich nachhaltig mit Sonnenkraft betrieben: Ein kleines 6V 5W Sonnenpanel, ein Solarwandler für 3,7V LiPo Akku 2000 mAh, dann noch ein Stromwandler 3,7V zu 5V.... fertig ist es (ca. 20,-EUR). Die Kamera mit Chip würde ich in ein Bad aus 3D Drucker Harz legen, so das nur das Objektiv rausschaut - kurz mit UV Belichten, fertig wäre eine Wasserdichte Minikamera.
zum Bild
Es gibt für die Cam auch ein neues Skript, da sendet die Kamera direkt an "Telegram", damit wäre der Wirkungskreis noch wesentlich höher als nur im eigenen Netz.
wenn wir schon beim Skript sind, ich habe es leicht geändert, damit klappt es etwas sicherer, hier kommt erst die Netzverbindung, dann die Kamera. Außerdem vergißt die Kamera nicht ihre IP Adresse nach dem ausschalten, wichtig bei Solarbetrieb in der Nacht!
#include "esp_camera.h"
#include <WiFi.h>
//
// WARNING!!! Make sure that you have either selected ESP32 Wrover Module,
// or another board which has PSRAM enabled
//
// Select camera model
//#define CAMERA_MODEL_WROVER_KIT
//#define CAMERA_MODEL_ESP_EYE
//#define CAMERA_MODEL_M5STACK_PSRAM
//#define CAMERA_MODEL_M5STACK_WIDE
#define CAMERA_MODEL_AI_THINKER
#include "camera_pins.h"
const char* ssid = "WiFi Name";
const char* password = "WiFi Passwort hier rein";
IPAddress local_IP(192, 168, 88, 9); // hier die eigene IP angeben
IPAddress gateway(192, 168, 88, 1); // hier die IP des Router
IPAddress subnet(255, 255, 255, 0);
void startCameraServer();
void setup() {
Serial.begin(115200);
Serial.setDebugOutput(true);
Serial.println();
camera_config_t config;
config.ledc_channel = LEDC_CHANNEL_0;
config.ledc_timer = LEDC_TIMER_0;
config.pin_d0 = Y2_GPIO_NUM;
config.pin_d1 = Y3_GPIO_NUM;
config.pin_d2 = Y4_GPIO_NUM;
config.pin_d3 = Y5_GPIO_NUM;
config.pin_d4 = Y6_GPIO_NUM;
config.pin_d5 = Y7_GPIO_NUM;
config.pin_d6 = Y8_GPIO_NUM;
config.pin_d7 = Y9_GPIO_NUM;
config.pin_xclk = XCLK_GPIO_NUM;
config.pin_pclk = PCLK_GPIO_NUM;
config.pin_vsync = VSYNC_GPIO_NUM;
config.pin_href = HREF_GPIO_NUM;
config.pin_sscb_sda = SIOD_GPIO_NUM;
config.pin_sscb_scl = SIOC_GPIO_NUM;
config.pin_pwdn = PWDN_GPIO_NUM;
config.pin_reset = RESET_GPIO_NUM;
config.xclk_freq_hz = 20000000;
config.pixel_format = PIXFORMAT_JPEG;
//init with high specs to pre-allocate larger buffers
if(psramFound()){
config.frame_size = FRAMESIZE_UXGA;
config.jpeg_quality = 10;
config.fb_count = 2;
} else {
config.frame_size = FRAMESIZE_SVGA;
config.jpeg_quality = 12;
config.fb_count = 1;
}
#if defined(CAMERA_MODEL_ESP_EYE)
pinMode(13, INPUT_PULLUP);
pinMode(14, INPUT_PULLUP);
#endif
// camera init
esp_err_t err = esp_camera_init(&config);
if (err != ESP_OK) {
Serial.printf("Camera init failed with error 0x%x", err);
return;
}
sensor_t * s = esp_camera_sensor_get();
//initial sensors are flipped vertically and colors are a bit saturated
if (s->id.PID == OV3660_PID) {
s->set_vflip(s, 1);//flip it back
s->set_brightness(s, 1);//up the blightness just a bit
s->set_saturation(s, -2);//lower the saturation
}
//drop down frame size for higher initial frame rate
s->set_framesize(s, FRAMESIZE_QVGA);
#if defined(CAMERA_MODEL_M5STACK_WIDE)
s->set_vflip(s, 1);
s->set_hmirror(s, 1);
#endif
if(!WiFi.config(local_IP, gateway, subnet))
{Serial.println("Fehler beim IP-Adresse zuweisen!");}
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println("");
Serial.println("WiFi connected");
startCameraServer();
Serial.print("Camera Ready! Use 'http://");
Serial.print(WiFi.localIP());
Serial.println("' to connect");
}
void loop() {
// put your main code here, to run repeatedly:
delay(10000);
}
 |
Antwort von ruessel:
Interessant wären noch Reichweitentests.

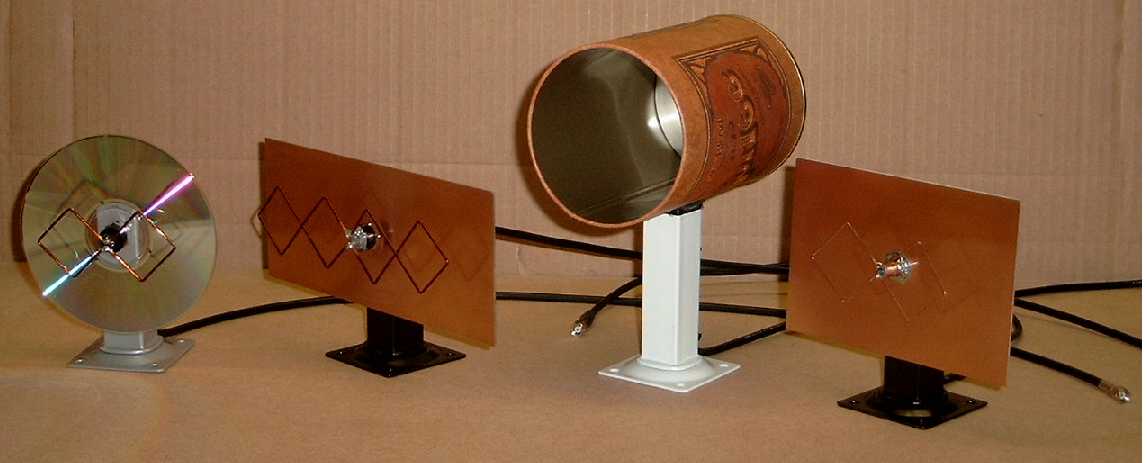

Aus einem Stück Draht und einer alten Satellitenschüssel sollen sich bis 18 km Reichweite herstellen lassen. Siehe hier:
https://www.lehrerseite.com/wlan/
zum Bild
