Grundlagen : V-Mount Akkus an der DSLM - worauf achten? Rigging-, Zubehör- und Akkuoptionen

von Do, 9.März 2023 | 4 Seiten (Artikel auf einer Seite)


V-Mount Akku: Mit Verteilerplatte oder (USB-PD) solo?
V-Mount Verteilerplatten für DSLMs - worauf achten?
Rod-Montage-Optionen mit Schwenkmechanismus
V-Mount Akku auf der Verteilerplatte laden inkl. Netzbetrieb
Dummy-Akku nicht gleich Dummy-Akku
Wieviel Aufnahmezeit bringt ein V-Mount DSLM Rig?



Wer lange Drehtage mit einem stärker ausgebauten DSLM-Rig bestehend aus Kamera, externem Monitor, Kopflicht, XLR-Adapter, XLR Mikro etc. bestreitet, sollte ein entsprechendes Energiekonzept in der Hinterhand haben. Wir wollen uns hier mal die Vor- und Nachteile von unterschiedlichen V-Mount-Akku-Optionen für DSLMs anschauen. Was macht Sinn und worauf gilt es grundsätzlich bei Rigging-Optionen und V-Mount Verteilerplatten zu achten?





V-Mount Akku: Mit Verteilerplatte oder (USB-PD) solo?



Wer in ein größeres, zentraleres Stromversorgungskonzept für seine DSLM investieren will, sollte sich zunächst die Frage stellen, ob ein (moderner) V-Mount Akku mit entsprechenden Stromausgängen D-Tap, USB, USB-C quasi „solo“ ausreicht oder ob es die größere, mehr Optionen bietende Lösung via V-Mount-Verteilerplatte sein soll:

Aktuell finden sich bei modernen V-Mount Akkus immer häufiger Exemplare mit diversen, integrierten Strom-Ein- und Ausgängen. Galten bis vor kurzem noch zwei integrierte D-Tap-Ausgänge als Unterscheidungsmerkmal finden sich jetzt zusätzlich USB-A sowie USB-C – letzteres seit kurzem sogar auch als USB-PD (Power Delivery) ausgelegt – an modernen V-Mount Akkus.

Immer mehr V-Mount Akkus bringen USB-C In- und Outputs mit


Spannend sind hier vor allen die neuen USB-C Optionen, weil die V-Mounts damit als kraftvolle Powerbanks agieren und DSLMs sich damit im laufenden Betrieb laden lassen (oder wie bei der Canon EOS R5C zusätzliche Aufnahmeoptionen ermöglichen). Voraussetzung hierfür ist, dass der interne Kamera-Akku als Zwischenspeicher genutzt wird. Zusätzlich lassen sich einige V-Mount Akkus mit USB-C auch darüber laden.

Ein solches Setup kommt ohne extra Verteilerplatte aus und ermöglicht damit recht schlanke, auf ein Maximum an Mobilität ausgelegte V-Mount-Rigs. Doch diese Lösung hat auch Nachteile: Die Kamera-Akku-Verbindung besteht hierbei aus dem nicht sonderlich robusten, nicht zuggesicherten USB-C Interface und darüber hinaus gibt es hier keine Option für einen zusätzlichen Betrieb am Netzteil - wie es einige V-Mount Verteilerplatten bieten.

Im Hinterkopf sollte man ebenfalls behalten, dass - je nach Akku - das Laden des internen Kamera-Akkus länger dauern kann, als die Entladung durch den Kamerabetrieb: Man kauft hiermit vor allem Zeit. Für lange, garantierte Aufnahmezeiten am Stück würden wir jedoch zu einem direkten Anschluß an den V-Mount-Akku raten.

Unser Tip: Wer sowieso in einen neuen V-Mount Akku investieren muss, sollte gleich auf einen modernen Akku mit mehreren (In- und) Output-Optionen inkl. USB Power Delivery setzen. Ausnahme: Wer in raueren Outdoorbedingungen unterwegs ist und auf USB-PD verzichten kann, dürfte weniger Staub-, Sand-, Wasser „Einfallstore“ zu schätzen wissen. Und: Achtet beim Kauf eines V-Mount Akkus auf eine integrierte Prozentanzeige. Der Akkuladestand wird via D-Tap oder USB in der Regel nicht an die Kamera übermittelt. Balkendiagramme sind eher grobe Richtwerte - Prozentanzeigen sind genauer (man sollte sich jedoch auch hier nicht blind auf diese verlassen: Erfahrungswerte sind hier – wie so oft - der Schlüssel).

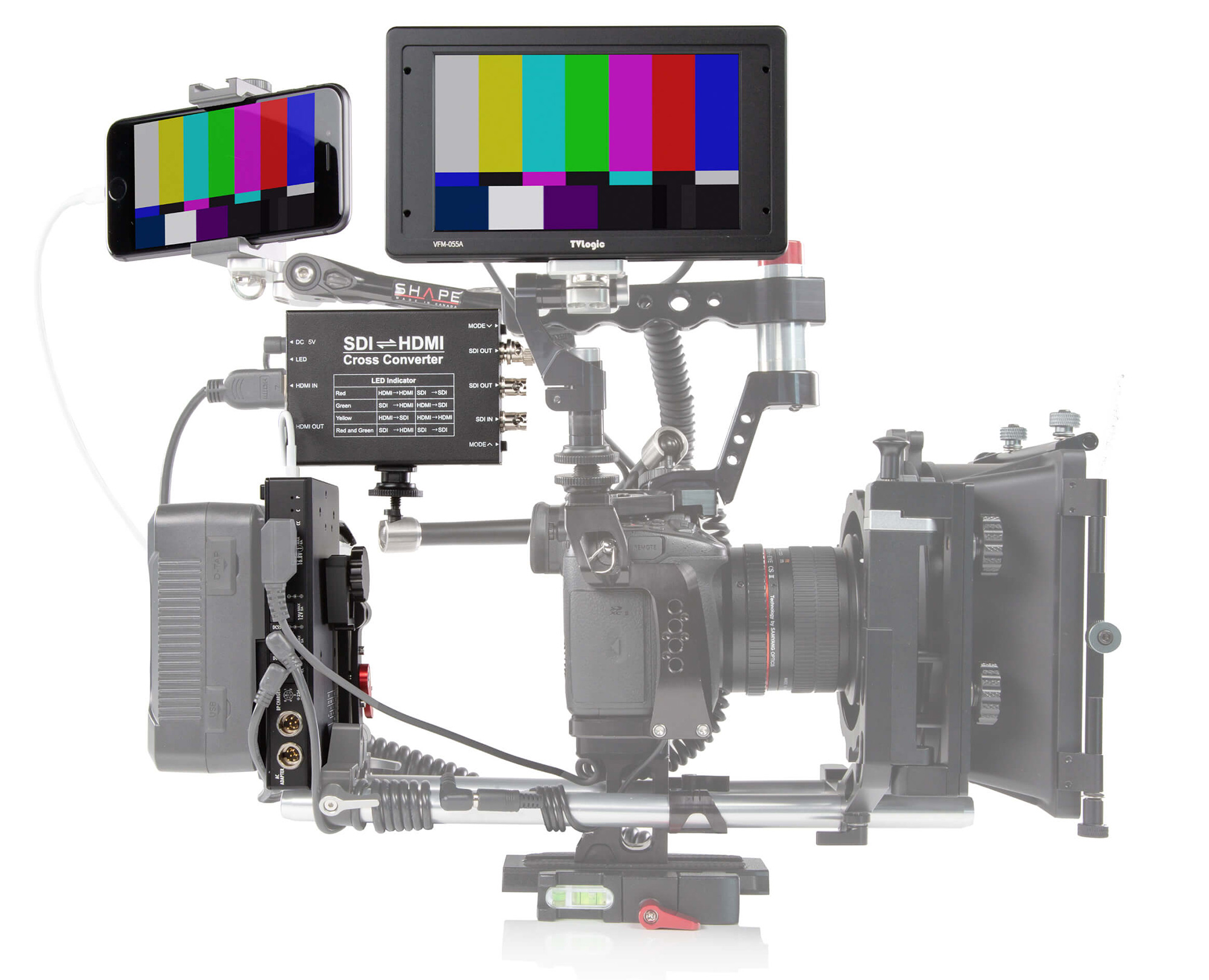

Das klassische Setup für den V-Mount Akku Betrieb für DSLMs nutzt hingegen eine V-Mount Kamera-/ Verteilerplatte als zentrale Schalt-und Anschlussstelle für die Stromversorgung.

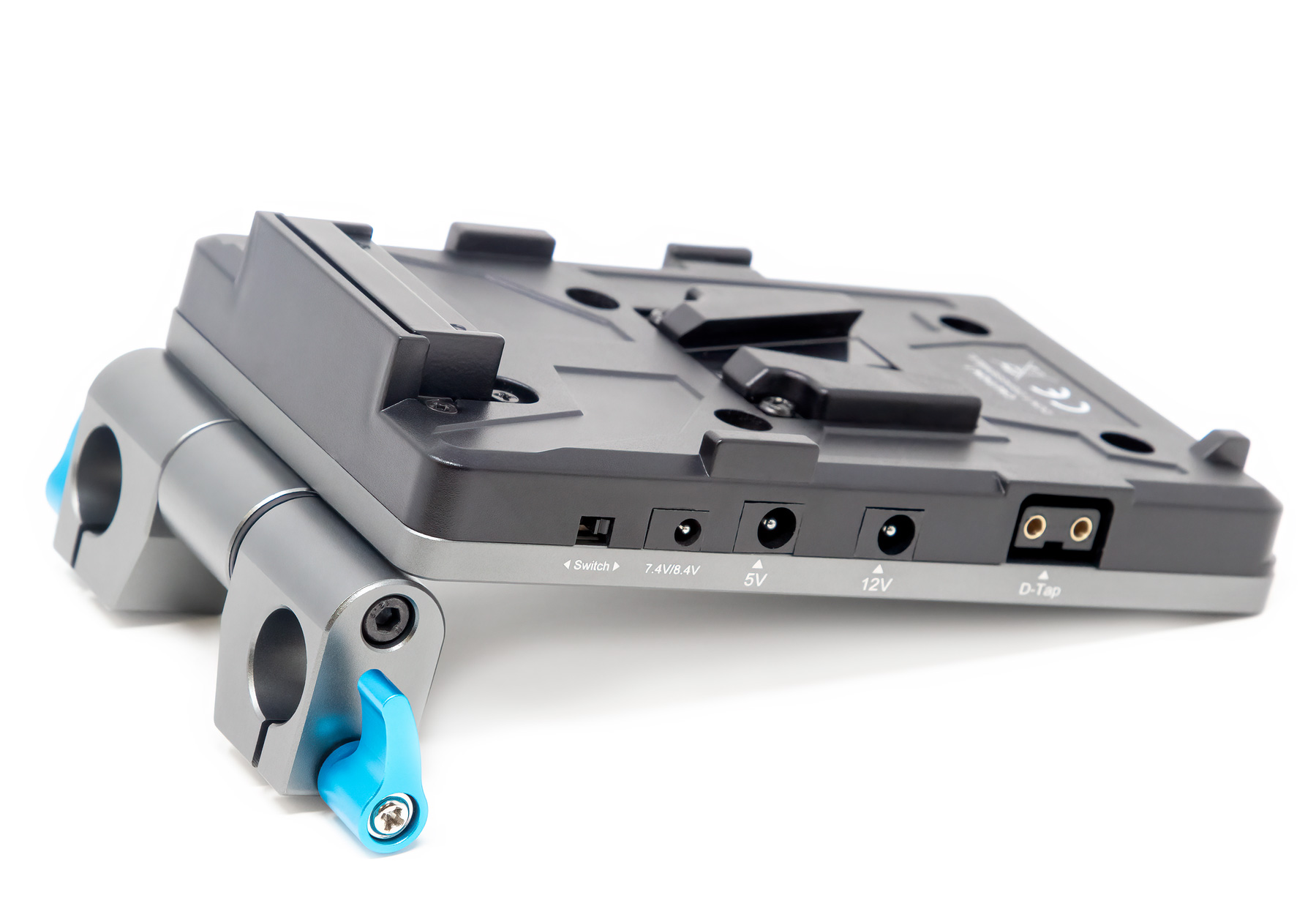

Klassische Verteilerplatte mit integrierter Rodmontage


Das Angebot an entsprechenden Verteilerplatten ist groß und die Qualität und der jeweilige Funktionsumfang unterscheiden sich von Hersteller zu Hersteller und je nach Preisniveau recht deutlich. Gleiches gilt für die Dummy-Akkus, die für den direkten Betrieb an der Verteilerplatte für DSLMs notwendig sind.

Moderne Verteilerplatten bieten eine Vielzahl an Stromausgängen mit unterschiedlichen Spannungen und Stromstärken. Üblich sind diverse Outputs mit bsp. 5V, 8V 12V zwischen 4 und 5 Ampere mit 20-60 Watt Leistung. Hinzu kommen noch D-Tap Outputs zwischen 14-16.8V mit maximalen 100 Watt.



V-Mount Verteilerplatten für DSLMs - worauf achten?



Der Kauf einer entsprechenden V-Mount Verteilerplatte sollte sich nach den benötigten Funktionen, der gewünschten Qualität und der benötigten Energieversorgung der jeweiligen Kamera richten. Da sich der Funktionsumfang von Hersteller zu Hersteller durchaus unterscheidet, hier ein Paar Funktionen, auf die wir beim Kauf einer Verteilerplatte achten würden:

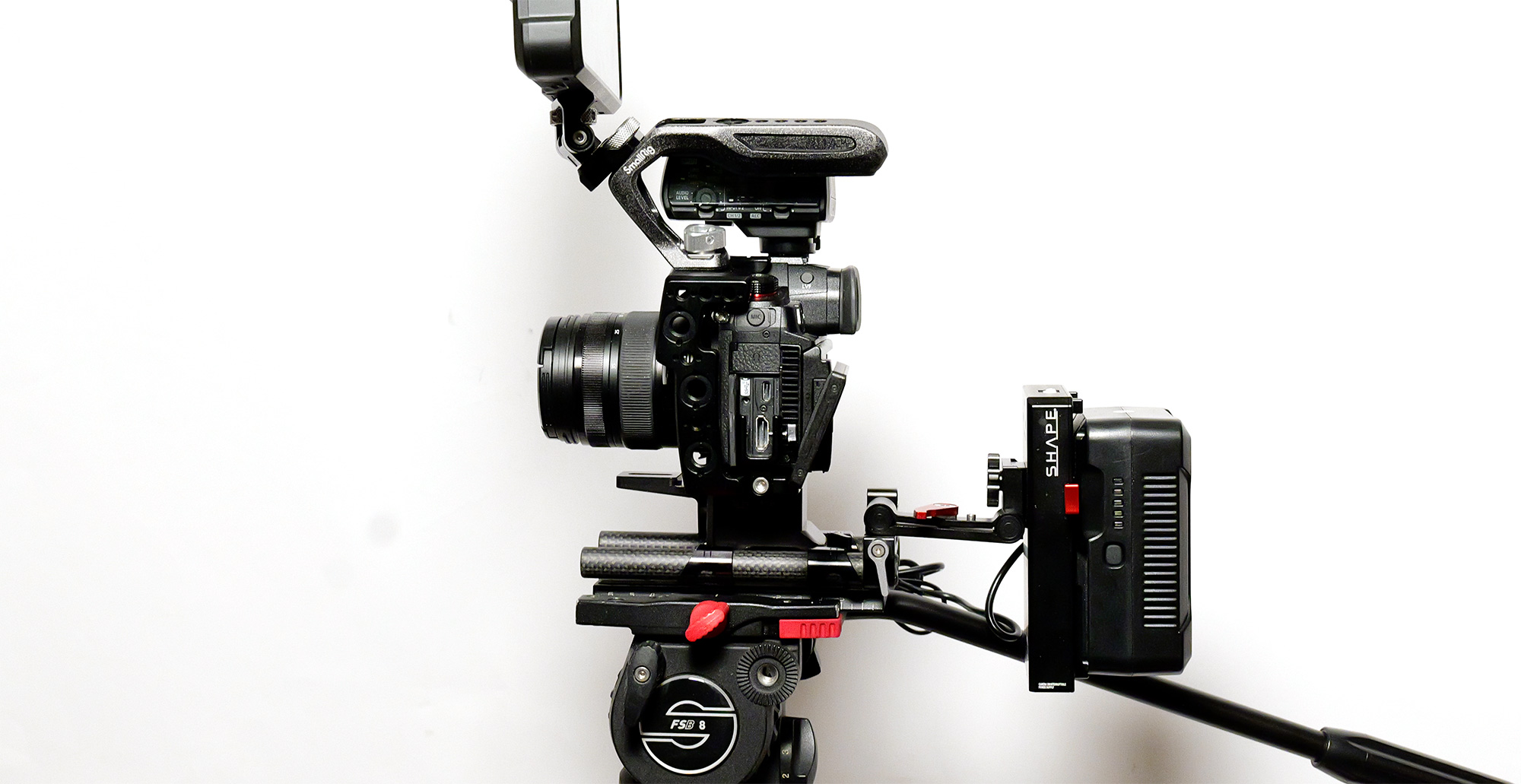

Rod-Montage-Optionen mit Schwenkmechanismus



Für eine sichere Montage der Verteilerplatte in Kameranähe empfehlen wir eine Rodmontage. Das bedeutet für die jeweilige DSLM, dass man hier auf eine Kamera-Basisplatte mit entsprechenden 15mm Rodaufnahmen achten sollte.

Je nach gewünschtem Kamerahandling kann es hierbei durchaus Sinn machen, auf einen rodgebundenen Schwenkmechanismus für die Verteilerplatte zu achten. Vor allem, wenn man eher handgehalten mit dem DSLM-Rig unterwegs ist, ermöglicht eine wegschwenkbare V-Mount-Verteilerplatte ein sowohl kompaktes Rig als auch bei Bedarf schnellen Zugriff auf rückseitige DSLM Bedienelemente/Buttons und den DSLM-Klappmonitor (!).

Unser Tip: Achtet bei der Auswahl einer schwenkbaren Rodmontage genau darauf, wie der Schwenkmechanismus funktioniert. Einige Modelle funktionieren nur vollumfänglich am Ende von Rods. Soll die Verteilerplatte nahe an der Kamera montiert werden, muss die Verteilerplatte auch etwas nach oben oder seitlich schwenkbar sein.

Wer hingegen sein DSLM-Rig vor allem auf der Schulter nutzt, dürfte die V-Mount-Adapterplatte für eine optimale Balance weiter von der DSLM entfernt montieren und kann bei der Auswahl einer Rodmontage auf einen Schwenkmechanismus eher verzichten. (Einige V-Mount Adapterplatten mit integrierter Rodaufnahme verfügen über einen einfachen Schwenkmechanismus).



V-Mount Akku auf der Verteilerplatte laden inkl. Netzbetrieb



Ladegeräte für V-Mount Akkus sind in der Regel recht sperrige Angelegenheiten. Zwar überzeugen viele auch mit guter Ladeleistung, aber wer vor allem mobil unterwegs ist und/oder viel reist, freut sich über jede Gewichts-/Volumenersparnis.

Mittlerweile bieten eine ganze Reihe von Herstellern auch Anschlüsse, bzw. Netzteile für Verteilerplatten an, um V-Mount Akkus direkt auf der Verteilerplatte zu laden.

Zwar würden wir damit nicht unsere großen V-Mount Ladegeräte komplett ersetzen wollen - aber für Reisen oder andere mobile Anwendungen macht es unserer Meinung nach durchaus Sinn, den V.Mount Akku auch an der Verteilerplatte laden zu können. Ein entsprechendes Netzteil nimmt weniger Platz und Gewicht im Gepäck weg, als die meisten V-Mount Ladegeräte.

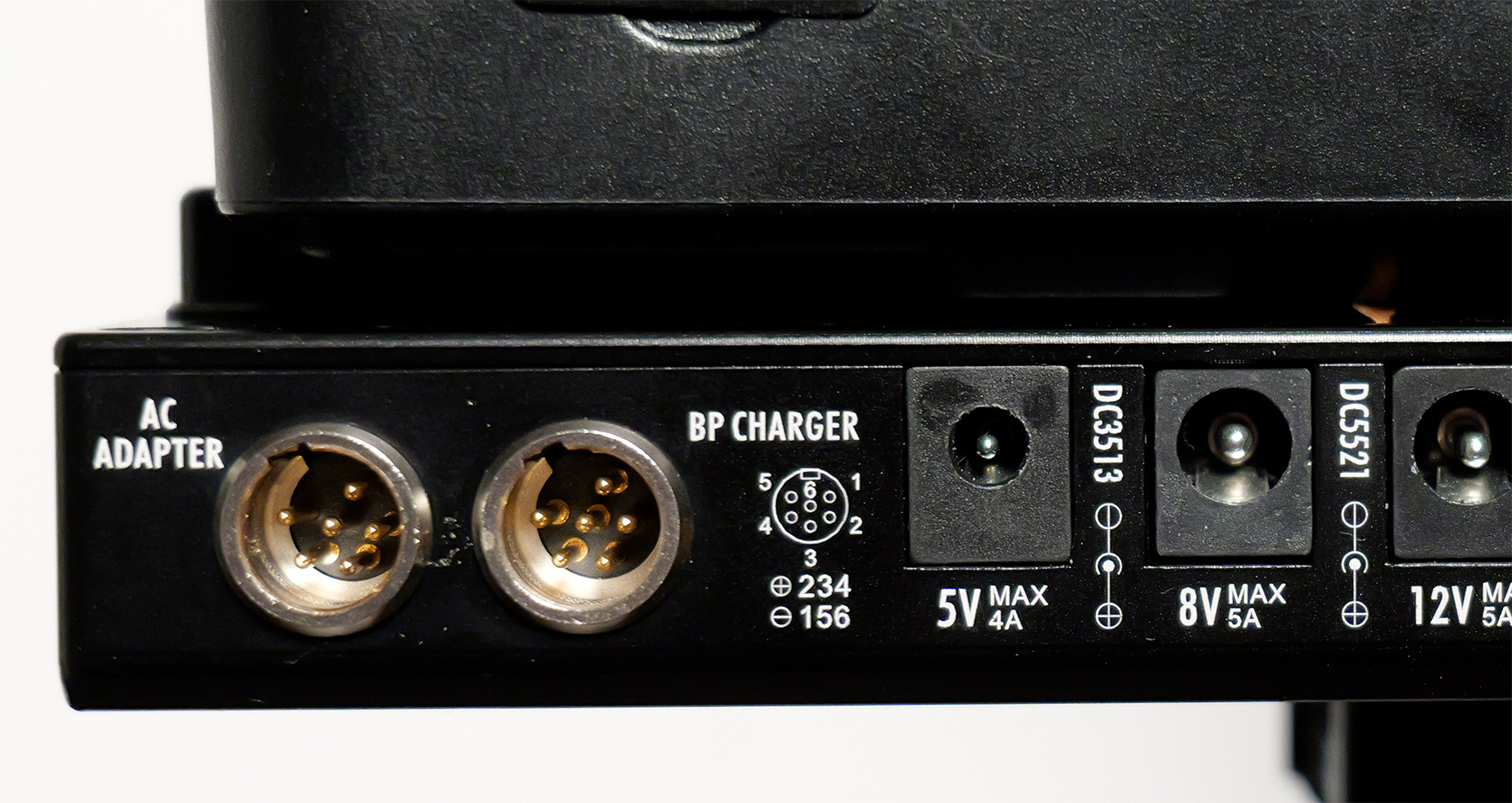

Inputs für das Laden des Akkus und für den Netzbetrieb


Darüber hinaus können einige V-Mount Verteilerplatten auch ohne Akku die Kamera via Netzteil mit Strom versorgen. Die V-Mount Adapterplatte fungiert hier als Spannungswandler sowie als stationäre Dockingstation. Wenn von stationärer Kamera auf den mobilen Betrieb ohne Aufnahmeunterbrechung umgeschaltet werden soll, muss bei eingesetztem V-Mount Akku lediglich das externe Stromkabel getrennt werden und man kann unterbrechungsfrei auf mobilen Handkamera-Betrieb wechseln. Auch für den Wechsel von V-Mount-Akkus währen der Aufnahme macht eine Netzteil-Option an der Verteilerplatte durchaus Sinn.

Unser Tip: Achtet beim Kauf einer V-Mount Verteilerplatte auf eine Netz-Option (inkl. Akkuladung). Darüber hinaus würden wir bei entsprechenden Anschlüssen für Netzteile auf zuggesicherte Verbindungen achten (z.B. Hirose, Lemo o.ä.).



Dummy-Akku nicht gleich Dummy-Akku



Wer eine V-Mount-Verteilerplatte für seine DSLM nutzen möchte, sollte bei den Dummy-Akkus auf möglichst qualitativ hochwertige Produkte inkl. Langzeit-Erfahrungswerte setzen.

Augen auf beim Dummy-Akku Kauf


Der Hintergrund: Zu häufig werden bei günstigen Einzellösungen Spannungs-Spezifikationen nicht korrekt eingehalten bzw. ist häufig schwer nachvollziehbar, wie die Spannungswandlung von den 14V der V-Mount-Akkus hin zur Betriebsspannung der Kamera (z.B. 7.2V bei GH6) zwischen Verteilerplatte und Dritthersteller Dummy-Akku aufgeteilt wird. Wer hier dann eine Kombination wählt, die schlecht aufeinander abgestimmt ist, kann die Funktionsfähigkeit seiner Kamera riskieren.

Unser Tip:
Wer sicher gehen will, dass Dummy-Akku und V-Mount Verteilerplatte optimal aufeinander und die jeweilige DSLM abgestimmt sind, greift zu vorkonfigurierten Sets aus (kameraspezifischem) Dummy-Akku und (universeller) Verteilerplatte.



Wieviel Aufnahmezeit bringt ein V-Mount DSLM Rig?



Um auch ein Paar Richt- und Erfahrungswerte aus der Praxis mit einfließen zu lassen, haben wir hier mal die Nonstop Aufnahmezeiten eines typischen DSLM-Setups mit V-Mount Akku und Verteilerplatte getestet.

Als Basis dient uns hier die Panasonic GH6 im 10 Bit V-Log Betrieb mit 4K 25p mit einem Atomos Shinobi 7“ Monitor (50% Helligkeit) inkl. V-Log LUT Preview via HDMI. Hinzu kommen ein XLR-Adpater, das Sennheiser MKH 8060 mit Phantomspannung - gepegelt auf ca. -12 db und ein angeschlossener Kopfhörer.

Als V-Mount Verteilerplatte nutzen wir das aktuell zum Test bei uns befindliche J-Box Kit von Shape inkl. Shape Dummy-Akku, Baseplate und 135 Wh Shape V-Mount Akku.Die GH6, die XLR-Lösung sowie der 7“ Monitor werden bei diesem Setup alle vom V-Mount Akku via Verteilerplatte mit Strom versorgt.

Nach 5h und 3 Minuten Nonstop-Aufnahme zeigte unser V-Mount Akku bereits längere Zeit nur noch 1 Strich. Da wir keinen harten Stromabriss riskieren wollten, haben wir nach den 5 Stunden die Kamera heruntergefahren und den Akku wieder an unser Anton Bauer Ladegerät gehängt. Dies zeigte 0% Akku Restkapazität an. Für uns ergibt sich mit diesem Setup ein guter Richtwert von 5 Stunden Aufnahme pro 135 Wh V-Mount Akkuladung.

Durch den nahe an der Kamera befindlichen V-Mount Akku liegt das V-Mount Rig deutlich besser ausbalanciert in der Hand, als wenn wir getrennte Akkus für den Monitor und die Kamera nutzen.

5 Stunden für Nonstop 4K 10 Bit Kameraaufnahme, 7“ Monitor via HDMI, XLR Adapter, Phantomspeisung, Kopfhöreroutput etc. sind ein solider Wert. Rechnet man einen On/Off Betrieb mit ein, kann man - je nach Anwendung - bereits mit einem Akku über einen ganzen Drehtag kommen. Die Vorteile liegen auf der Hand: Besser tariertes Gesamtsystem, keine unterschiedlichen Akku-Typen für Monitor und Kamera sowie keine unterschiedlichen Ladegeräte im Gepäck. Um auf die gleiche Laufzeit für die Kamera zu kommen, müssen wir mind. 3 Kamera-Akkus dabei haben und dann noch einmal 3 NPF-750 Akkus à 5.200 mAh für den Monitor.

Beim reinen Akkugewicht landet die individuelle 6-Akkulösung mit insgesamt ca. 837g bemerkenswerter Weise über dem 135 Wh V-Mount Akku (737g). Bei Letzterem kommen dann natürlich noch die Verteilerplatte, Rods etc. dazu.

Sofern nicht hochmobile Minimal-Setups oder eine dezentrale Ausfallsicherheit benötigt werden, sehen wir vom Kamera-Handling, dem Energiekonzept und dem Lade-Workflow vor Ort mehr Vor- als Nachteile bei der V-Mount Lösung.

Soweit erstmal unsere Überlegungen und Erfahrungswerte zum Thema V-Mount-Akkukonzepte für die DSLM.

Was sind eure Erfahrungen hiermit? Lasst es uns gerne in den Kommentaren wissen ...
