Test : Manfrotto Fluid-Videokopf 504X: Modularer Slider- und Stativ-Videokopf mit vielen Neuerungen

von Di, 27.Oktober 2020 | 5 Seiten | diesen Artikel auf einer Seite lesen

  Einleitung
  Verarbeitung / Technische Daten
  Counterbalance + vertikale Dämpfung
  Horizontale Dämpfung
  Kameraaufnahme
  Flachbodenmontage und 75mm Halbschale
  Fazit

Die 504er Fluid-Videokopfserie von Manfrotto dürfte zu den bekanntesten Einsteiger-Stativköpfen überhaupt zählen. Für viele Videofilmer steht der "504er Manfrotto" am Anfang ihrer Bewegtbildkarriere. Für 2020 hat Manfrotto jetzt den 504HD zum 504X weiterentwickelt und dabei so viele grundlegenden Neuerungen eingeführt, dass man fast auch von einem komplett neuen Kopf sprechen könnte...

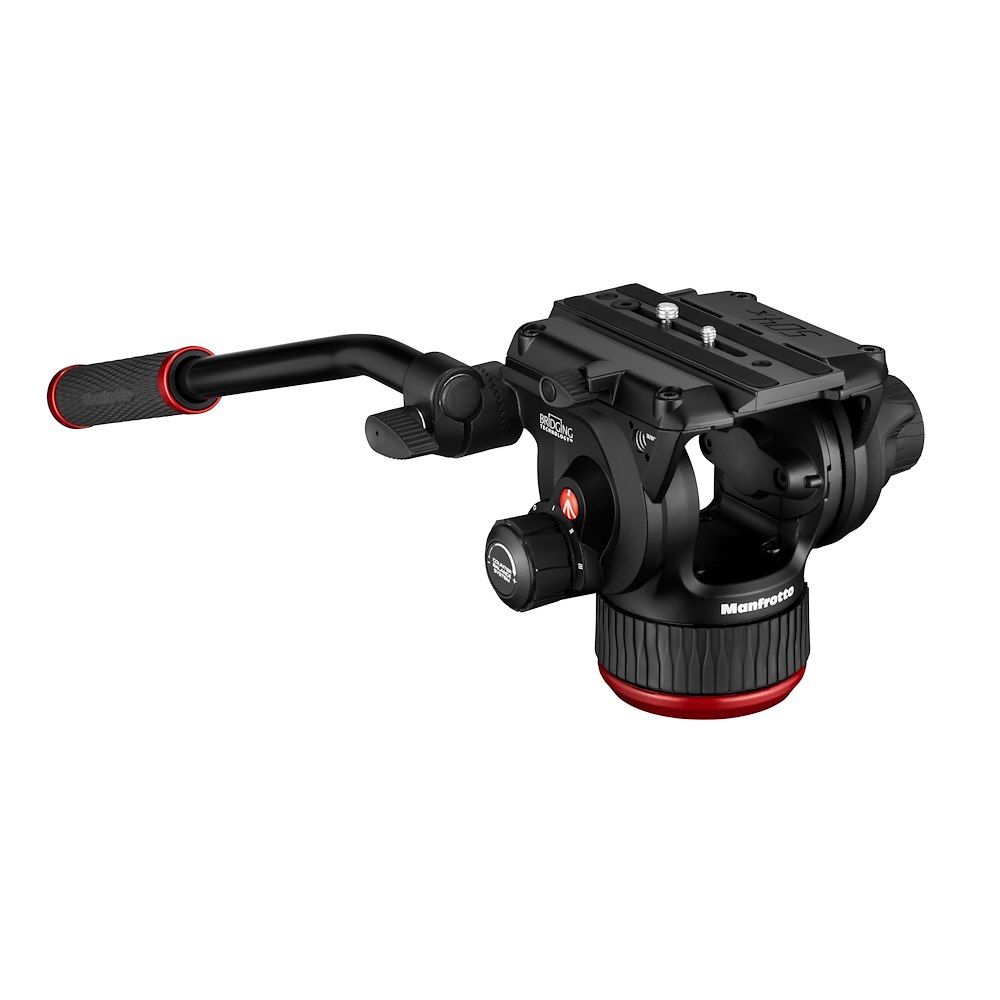

Manfrotto Fluid-Videokopf 504X mit flacher Basis und 75mm Halbschale optional





Verarbeitung / Technische Daten



Vergleicht man den neuen Manfrotto 504X mit dem 504 HD Vorgänger springen auf den ersten Blick bereits zwei gewichtige Änderungen ins Auge: Zum einen wird der 504X als Flat-Base Stativkopf mit zentralem 3/8 Zoll Gewinde ausgeliefert (mit optional montierbarer 75mm Halbschale, die wir auch getestet haben) und zum anderen hat Manfrotto die horizontale Dämpfung von der „fummeligen“ Position unterhalb der Kameraaufnahme auf einen umlaufenden Ring am Stativboden gelegt (für uns aus ergonomischer Sicht eine der wichtigsten Neuerungen beim 504X).

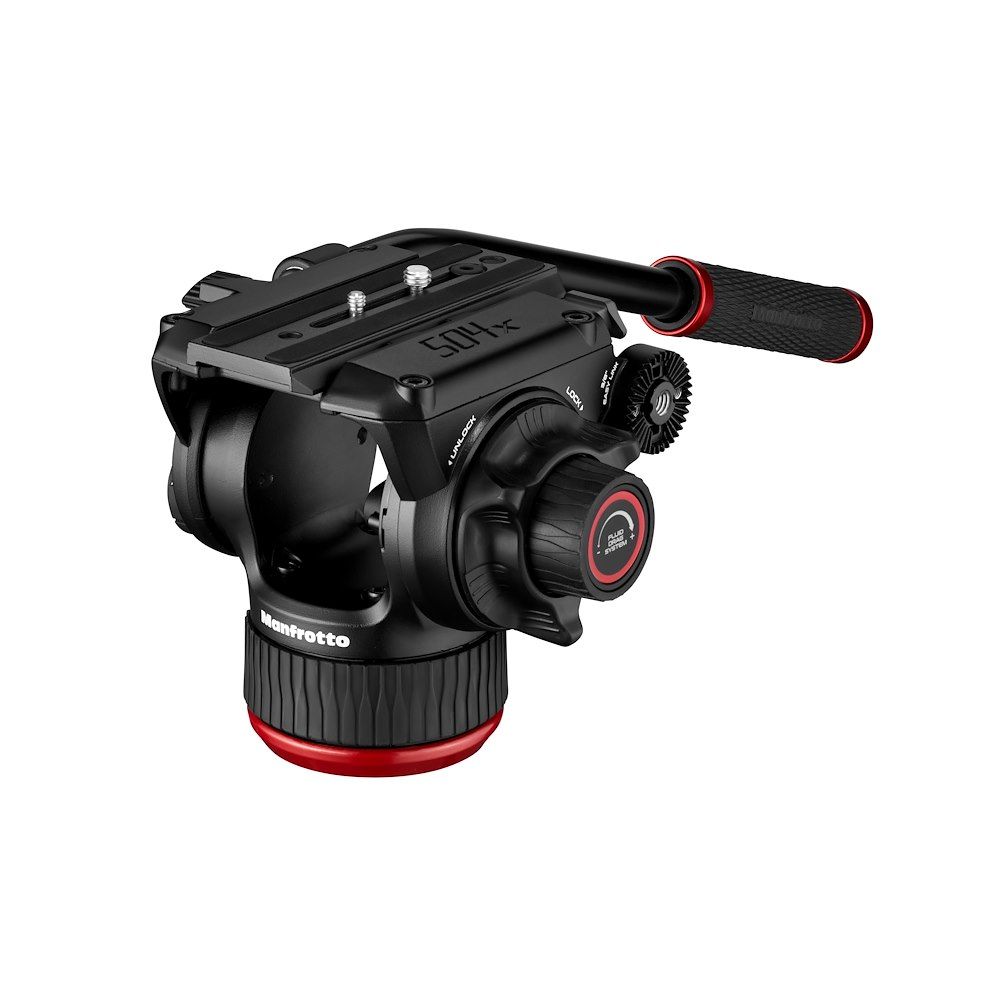

Manfrotto Fluid-Videokopf 504X


Darüber hinaus wurde die Kameraaufnahme von einer einzufädelnden Kameraplatte auf ein Topload-System umgestellt, was ebenfalls der Ergonomie in der Praxis spürbar zu Gute kommt (– mehr hierzu im entsprechenden Kapitel).

Die Verarbeitungsqualität des komplett aus einer Aluminiumlegierung gefertigten Manfrotto 504X bewegt sich auf angenehm hohem Niveau und strahlt beim ersten in die Hand Nehmen ein entsprechendes Maß an Solidität aus. Hierzu passend gibt Manfrotto (weiterhin) eine hohe maximale Zuladung von 12 kg für den 504X frei, wobei man im Hinterkopf behalten sollte, dass die Counterbalance offiziell für maximal 6,5 kg Setups ausgelegt ist. Die 12 kg Maximal-Zuladung sehen wir damit eher als ein Zeichen für die hohe Solidität, die Manfrotto dem neuen 504X zuspricht.

Beim eigenen Gewicht hat der Manfrotto 504X um rund 200g auf 2 kg durch das Fehlen der 75mm Halbkugel abgespeckt. Schraubt man diese wieder ran, ist man bei den bekannten ca. 2.2 kg des Vorgängers.

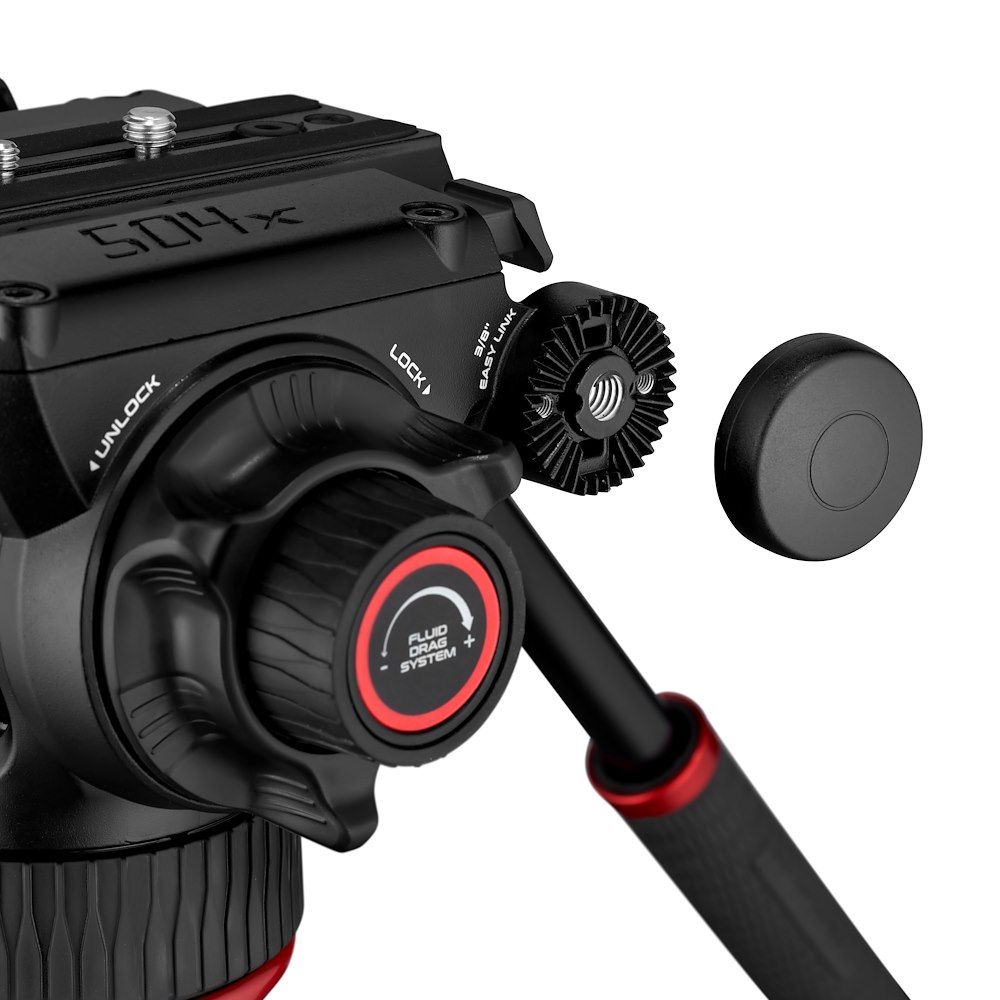

Gut gefallen haben uns eine Reihe von Detaillösungen die wir so nur von höherwertigeren Videoköpfen kennen: So lassen sich zwei Ersatz-Stativschrauben (3/8“ und ¼“) auf der Unterseite der Kameraaufnahme in dazugehörigen Gewinden fixieren und bei der als Arri-Rosette gearbeiteten Schwenkarm-Aufnahme lassen sich jetzt nicht nur Manfrotto MagicArms mit der proprietären Manfrotto-Verdrehsicherung, sondern auch anderes Equipment, das über ARRI Lockpin-Sicherungen verfügt, montieren.


Wir haben die freie Rosette problemlos für die Montage einer zweiten Kamera an einem Magic-Arm für einen Autofokus-Vergleich von zwei DSLMs nutzen können, den wir hier in Kürze veröffentlichen werden - dank Verdrehsicherung ein sicheres sowie stabiles Setup.

Zusätzlich findet sich ein weiteres 3/8“ Gewinde auf der rechten Stativkopfseite – ebenfalls vorbildlich mit Arri-Lockpin-Bohrungen versehen.

Wo Manfrotto hingegen gerne noch etwas nacharbeiten darf, ist die Montage der Plastikabdeckung der nicht genutzten Schwenkarm-Rosette. Diese empfanden wir übertrieben mit einer Schraube gesichert, die sich nur schwer lösen ließ. Da (zumindest wir) immer wieder Mal zusätzliche Montage-Optionen an Stativköpfen / Stativen für zusätzliches Equipment (Monitor, Licht, Audiorecorder etc,.) nutzen, bedarf es unserer Meinung nach hier keiner Schutzabdeckung - aber das ist ein Detail das sich vom User selbst beheben lässt – am besten vor dem Dreh …

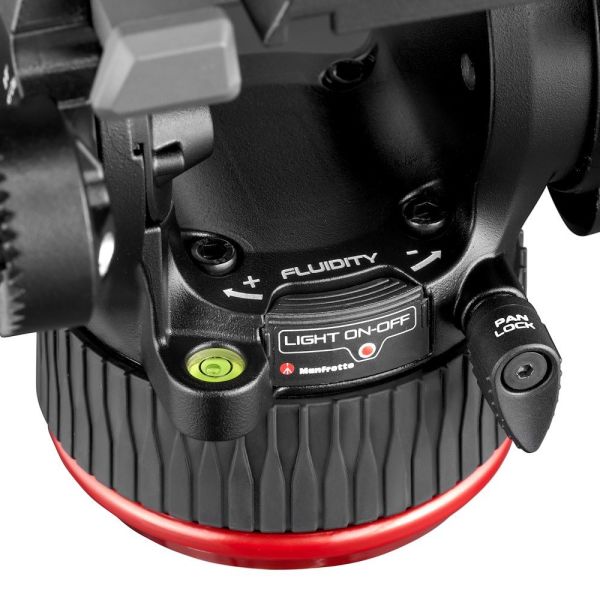

Nicht unerwähnt lassen wollen wir die beleuchtete Libelle des Manfrotto 504X – für uns ebenfalls eine Funktion, auf die wir bei einem Videokopf nicht mehr verzichten möchten.
